Sonderbauwerke - Schadensdokumentation & Bauwerksanierung im Kanal

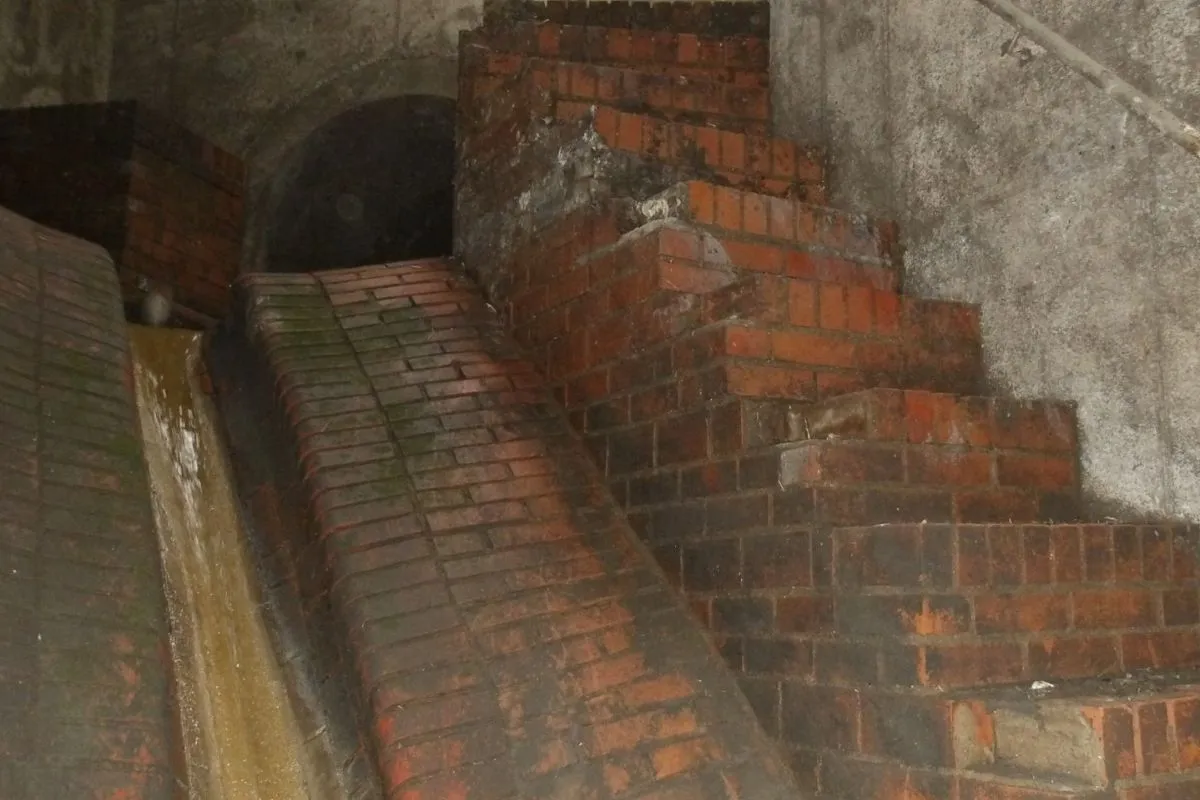

Gemauertes Ziegelgerinne mit Ablagerungen und geschädigten Oberflächen im Sonderbauwerk

Warum sind Sonderbauwerke besonders sanierungsrelevant?

Abwasserbauwerkein der Kanalisation arbeiten dauerhaft unter Belastung. Feuchtigkeit, abrasive Medien und biogene Korrosion greifen Beton und Einbauteile an. Schäden bleiben häufig lange unbemerkt – bis Dichtheit, Betriebssicherheit und Substanz beeinträchtigt sind.

    Projekt-Steckbrief:

    • Bauwerk: Sonderbauwerk / Abwasserbauwerk Kanalisation
    • Schadensbild: Durchfeuchtung / Wassereintrag, Grünbelag, Ablagerungen, Ziegelversatz / Profilstörung, Ausbrüche, Risse, Abrieb
    • Verfahren: Bauwerksreprofilierung & mineralsche Bauwerks-beschichtung
    • Ziel: Dichtheit, Korrosionsschutz, Substanzerhalt, Hydraulik verbessern/erhalten

    Typische Ursachen

    • biogene Schwefelsäurekorrosion (H₂S)

    • chemische Angriffe

    • dauerhafte Feuchte / Kondensation

    • Abrieb durch Feststoffe

    • Frost-/Tau-Wechsel

    • Undichtigkeiten / Fremdwasserzutritt

    • Materialalterung (Mauerwerk, Beton, Fugen)

    Typische Risiken

    • Substanzverlust
    • Infiltration / Exfiltration
    • Korrosion von Einbauteilen
    • Ausbrüche / Abplatzungen (Sicherheitsrisiko)
    • hydraulische Beeinträchtigung
    • steigender Sanierungsaufwand bei Fortschreiten

    Unsere Lösung

    • Untergrundvorbereitung
    • Reprofilierung
    • Gerinneausbildung / hydraulische Optimierung
    • mineralische Schutzbeschichtung
    • Fugen-/Risssanierung, lokale Abdichtung
    • Anbindungen / Durchdringungen fachgerecht einbinden

    Schadenbild nach Reinigung des Sonderbauwerks

    Bei der Begehung des gemauerten Abwasserbauwerks wurden deutliche Sub-stanzschäden festgestellt:

    • Rissbildung in der Betonsohle, teils wasserführend

    • Stark geschädigtes Ziegelmauerwerk mit Oberflächenabtrag und Material-entfestigung

    • Ausgewaschene und fehlende Fugen im Mauerwerk

    • Biogene und chemische Angriffe durch abwasserbedingte Korrosion

    • Durchfeuchtete Wandbereiche infolge nicht mehr funktionierender Abdichtung

    • Ablagerungen und Bewuchs in hydraulisch beanspruchten Bereichen

    Der bauliche Zustand zeigt eine dauerhaft hohe Feuchte- und Korrosions-belastung.

    Schadensbilder aus dem Sonderbauwerk

    Dokumentation typischer Substanzschäden in Abwasserbauwerken

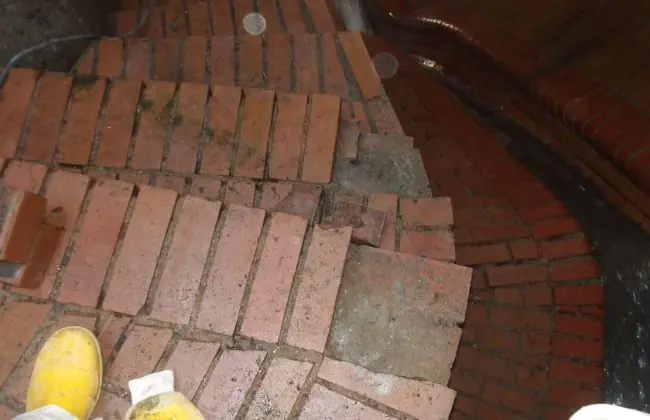

    Geschädigte Ziegelberme im Kanalbauwerk

    Beschädigte Ziegelkonstruktion im Kanalbauwerk mit sichtbarem Fugenverschleiß

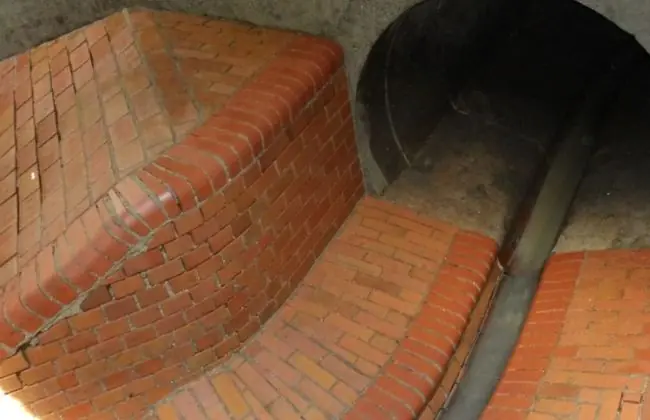

    Innenansicht eines gemauerten Kanalbauwerks mit Ziegelbermen und Gerinne

    Innenbereich des Kanalbauwerks mit Ziegelkonstruktion im Gerinne- und Bermebereich

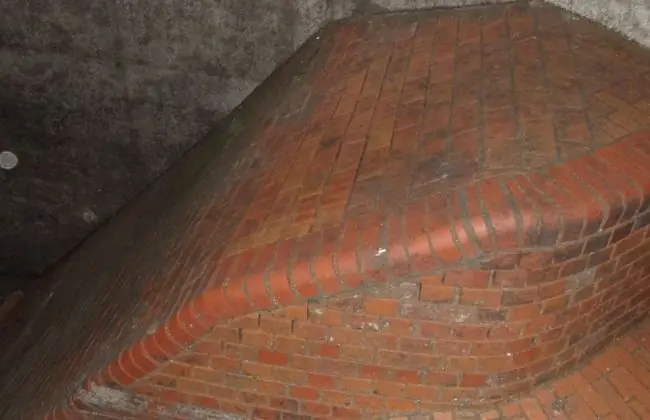

    Ziegelgerinne in einem Kanalbauwerk mit Feuchte- und Nutzungsbelastung

    Ziegelgerinne im Abwasserbauwerk mit sichtbaren Feuchte- und Gebrauchsspuren

    Riss im Betonboden eines Abwasserbauwerks mit sichtbarer Durchfeuchtung

    Rissbildung in der Betonsohle des Kanalbauwerks durch Feuchtebelastung

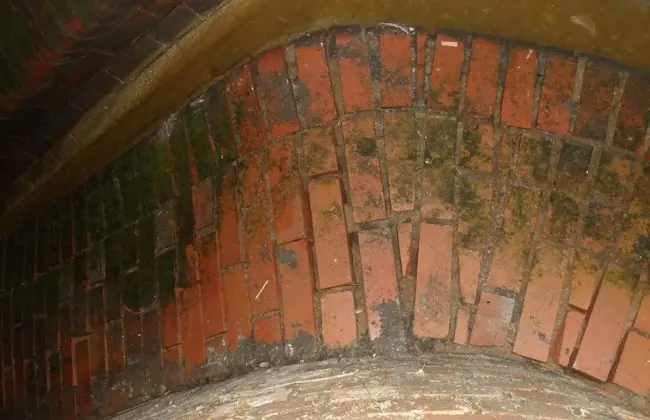

    Biologisch angegriffenes Ziegelmauerwerk im Gerinne eines Kanalbauwerks

    Durch Abwasser belastetes Ziegelmauerwerk mit biologischen Ablager-ungen im Gerinnebereich

    Feuchtegeschädigter Wand-Boden-Anschluss in einem Kanalbauwerk

    Durchfeuchteter Anschlussbereich zwischen Wand und Boden im Abwasserbauwerk

    Voher / Nachher -Sanierungsergebnis im Sonderbauwerk

    Substanzerhalt durch mineralische Reprofilierung und Schutzsysteme

    Geschädigtes Ziegelgerinne mit Rissen und ausgewaschenen Fugen im Kanalbauwerk

    Vor der Sanierung

    Ziegelgerinne mit geschädigten Fugen und Oberflächen

    Mineralisch reprofilierte Gerinnesohle nach Sanierung in einem Abwasserbauwerk

    Nach der Sanierung

    Mineralisch reprofilierte Gerinnesohle mit Schutzschicht

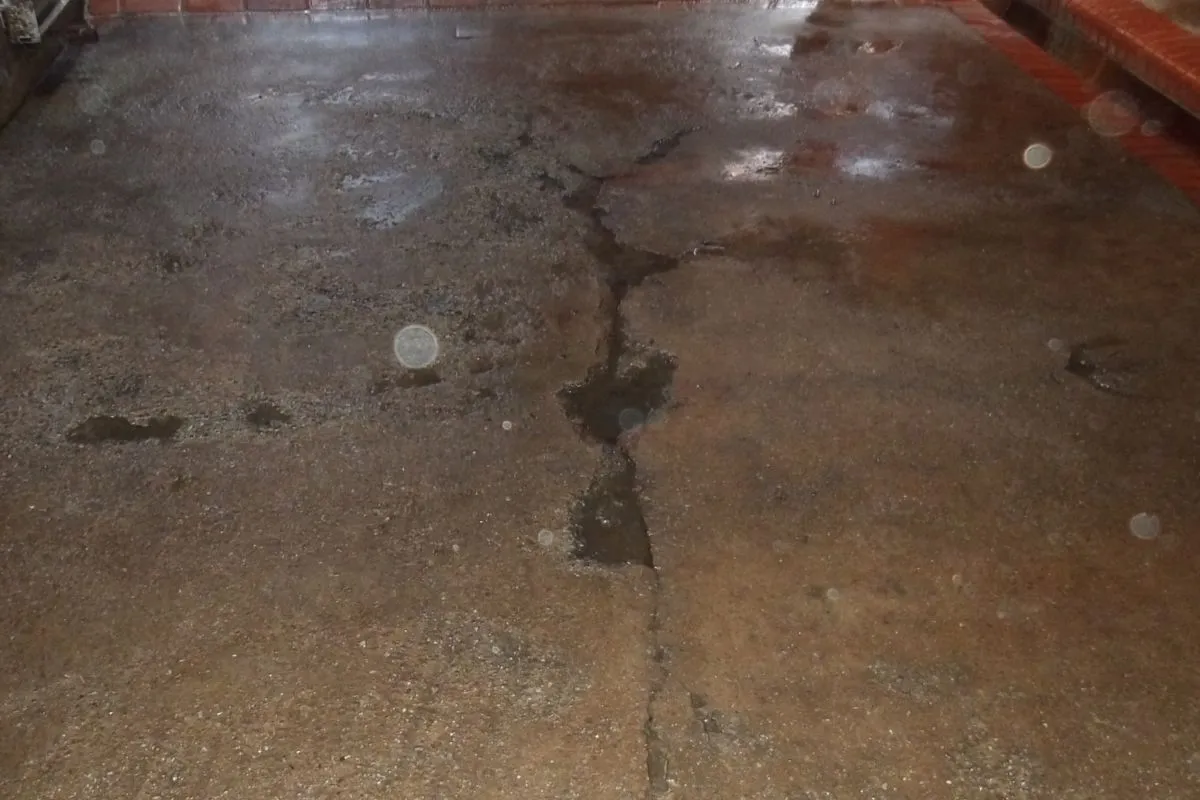

    Rissbildung im Betonboden eines Sonderbauwerks vor der Sanierung mit sichtbaren Feuchteschäden

    Vor der Sanierung

    Deutliche Rissbildung und Feuchtigkeit im Betonboden eines Sonderbauwerks

    Sanierter Betonboden in einem Sonderbauwerk nach Rissinstandsetzung und Flächensanierung

    Nach der Sanierung

    Instandgesetzter und geschlossener Betonboden im Sonderbauwerk

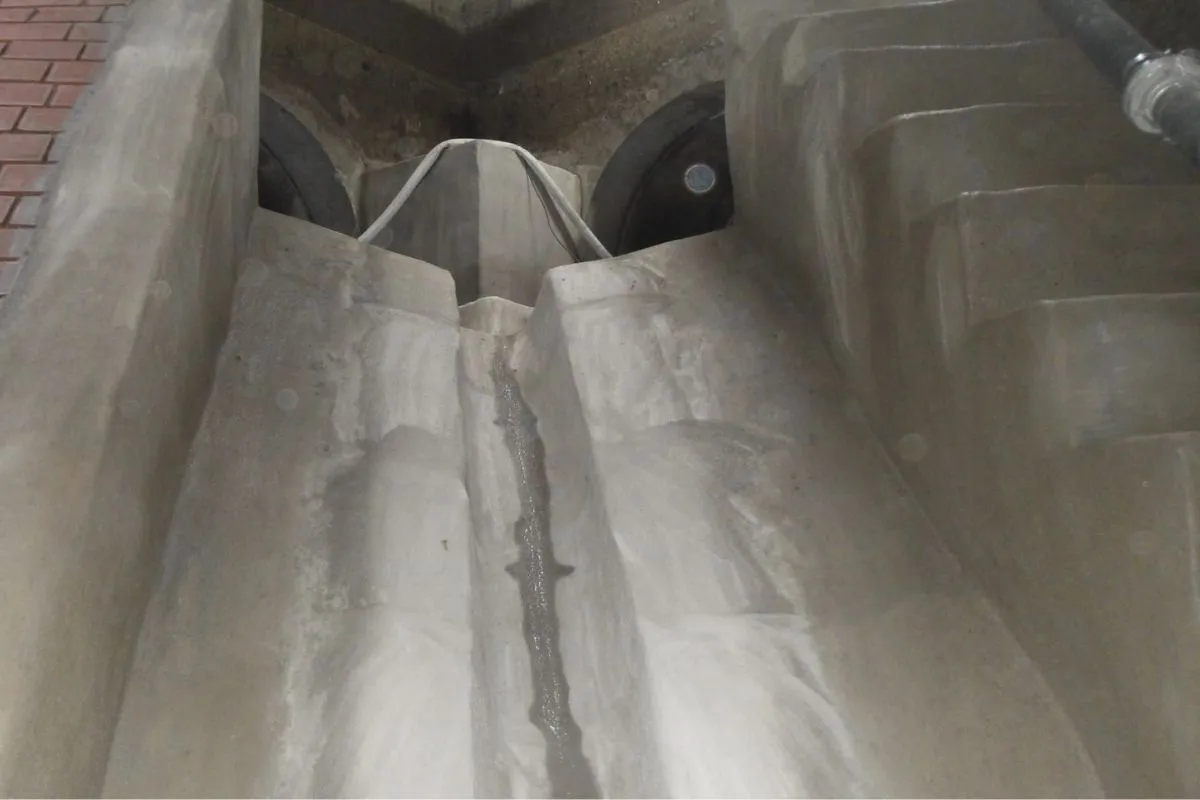

    Vorher Zustand Nachher Zustand
    Vorher
    Nachher

    Sanierung von Sonderbauwerken – Maßnahmen zur dauerhaften Substanzerhaltung

    Untergrundvorbereitung

    • Reinigung und Vorbereitung der Oberflächen

    • Entfernen loser und geschädigter Bereiche

    • Freilegen tragfähiger Substanz

    • Aufrauen der Flächen zur optimalen Haftung

    • Reinigung von Ablagerungen und biogenen Rückständen

    Reprofilierung

    • Wiederherstellung der ursprünglichen Gerinnegeometrie
    • Ausgleich von Unebenheiten und Fehlstellen
    • Schließen geschädigter Fugen und Übergänge
    • Herstellung eines hydraulisch günstigen Gefälles

    Mineralische Beschichtung

    • gründliche Reinigung und Vorbereitung der Oberflächen

    • Entfernen loser und geschädigter Bereiche

    • Freilegen tragfähiger Substanz

    • Aufrauen der Flächen zur optimalen Haftung

    • Reinigung von Ablagerungen und biogenen Rückständen

    Sanierung von Sonderbauwerken – wir beraten Sie gerne

    Jedes Abwasserbauwerk stellt individuelle Anforderungen an Material, Geometrie und Beanspruchung. Wir entwickeln für Ihr Objekt ein passendes Sanierungskonzept – von der Schadensanalyse bis zur dauerhaften Schutzlösung.
